उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YOUNGYOU
प्रमाणन:
UL CE
मॉडल संख्या:
YY-01-01-W2500-002
संपर्क करें
वीडियो
वीडियो
एयरोस्पेस के मशीनिंग क्षेत्र में उच्च-परिशुद्धता रैखिक गाइड रेल का अनुप्रयोग

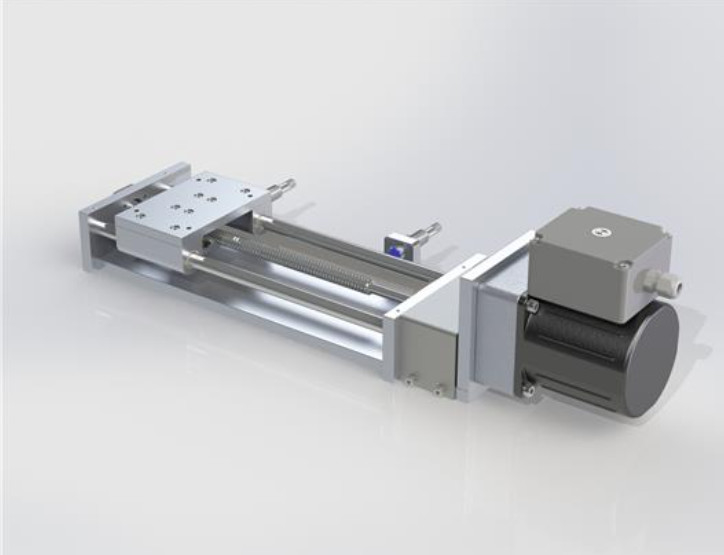

उच्च परिशुद्धता रैखिक गाइडवे की परिभाषा और संरचना
उच्च परिशुद्धता रैखिक गाइड रेल यांत्रिक और बिजली के उपकरणों जैसे मशीन टूल्स, रोबोट, सेमीकंडक्टर निर्माण उपकरण, आदि के रैखिक गति नियंत्रण को प्राप्त करने के लिए उपयोग किए जाने वाले रैखिक गति बीयरिंग, रैखिक गाइड रेल और स्लाइडर्स से बना एक यांत्रिक घटक को संदर्भित करता है। इसकी मुख्य विशेषताएं उच्च परिशुद्धता, उच्च कठोरता और उच्च विश्वसनीयता के इसके फायदे हैं।
उच्च परिशुद्धता रैखिक गाइड रेल की मुख्य संरचना में दो भाग शामिल हैं: पहला, रैखिक गति बीयरिंग, जिसमें रोलिंग बियरिंग्स, स्लाइडिंग बियरिंग्स, आदि शामिल हैं;दूसरा लीनियर गाइड रेल है, जिसमें लीनियर गाइड रेल और लीनियर गाइड रेल शामिल हैं।लीनियर गाइड रेल और लीनियर मोशन बेयरिंग को फिक्स्ड बोल्ट या स्टील बॉल्स जैसे टुकड़ों को जोड़कर तय किया जाता है, जिससे उच्च-सटीक रैखिक गति नियंत्रण प्रणाली बनती है।
गाइड रेल के लिए अनुकूलित रोबोट में शामिल हैंABB IRB1200, IRB1410, IRB2600, IRB4600, IRB6700 और IRB7600 रोबोट, KUKA के kr210, kr120, kr10, kr10, kr20, kr50 और kr70, FANUC M10, M20, m710, M1000 और M2000, Yaskawa GP7, GP8, GP12, GP25, AR2010 , GP50, GP88, BA200l, GP255 PL900 और pl300।
कंपनी के बारे में

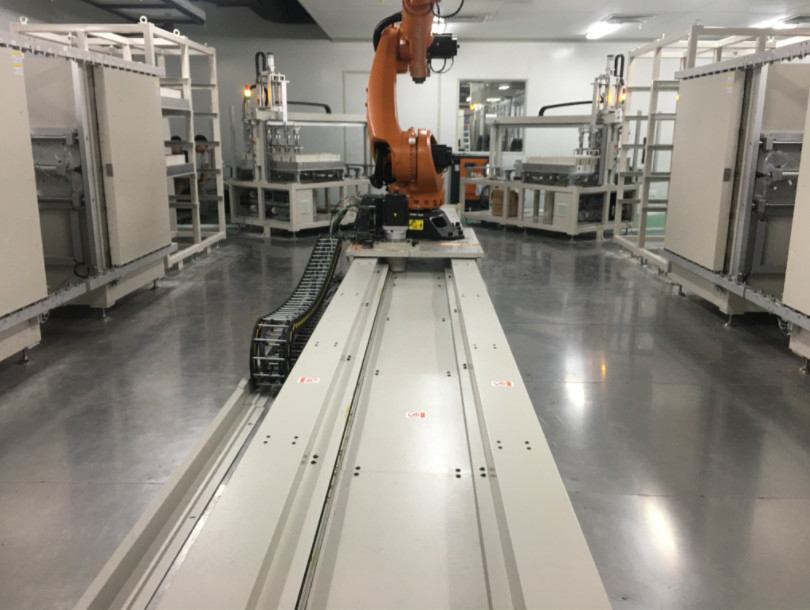

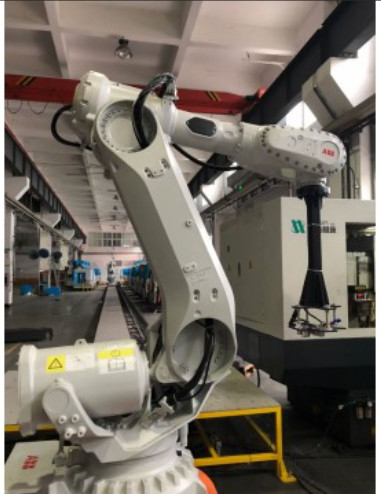

हमारे गाइड रेल ने कई अंतरराष्ट्रीय प्रसिद्ध रोबोट ब्रांडों के साथ सहयोग किया है, जैसे किएबीबी कूका फनुक यास्कावा उर.शामिल कंपनियों में मुख्य रूप से पैलेटाइजिंग, लोडिंग और अनलोडिंग शामिल हैं।गाइड रेल का भार से लेकर होता है500 किग्रा से 5000 किग्रा।गाइड रेल की लंबाई ग्राहकों की जरूरतों के अनुसार अनुकूलित की जाती है।हमने एक मामला बनाया है कि एक ABB IRB6700 रोबोट 20 सीएनसी मशीनों से मेल खाता है, और 50 मीटर लंबी गाइड रेल रोबोट की पारस्परिक गति, लोडिंग और अनलोडिंग को पूरा करती है।रोबोटों की संख्या बहुत कम हो जाती है और एकीकरण लागत बच जाती है।
हमारी कंपनी कम कीमतों पर एक साथ ऑर्डर देने के लिए बहुत ही अनुकूल कीमतों पर औद्योगिक रोबोट भी प्रदान करती है।
हमारे रोबोट और रेल की जांच करने के लिए शंघाई, चीन में आपका स्वागत है!
कंपनी उत्पाद की आपूर्ति।
एबीबी रोबोट
कुका रोबोट
यास्कावा रोबोट
फैनुक रोबोट
यूआर रोबोट
कोबोट
गाइड रेल
कोबोट चीन में बना है
उत्पाद विवरण
| नहीं | नाम | ब्रांड / विशिष्टता |
| 1 | ट्रैक बॉडी | यंगयू/डब्ल्यू = 700 मिमी, एच = 350 मिमी, एल = खरीदार द्वारा आवश्यक |
| 2 | ग्रहों को कम करने वाला | शिंपो जापान |
| 3 | रैखिक गाइड रेल | हिविन ताइवान HGH45 |
| 4 | स्लाइड ब्लॉक | हिविन ताइवान HGH45 |
| 5 | रैक और पंख काटना | चीन ताइवान YCC पेचदार गियर |
| 6 | स्नेहन प्रणाली | यंगयू 1एल |
| 7 | धूल की परत | यंगयू/अर्द्ध संलग्न शीट धातु प्रकार/अंग शैली |
| 8 | हार्ड लिमिट इलास्टिक बफर | यंग यू |
| 9 | रोबोट माउंटिंग प्लेट | यंगयू/1200*1000*30mm |
| 10 | ग्राउंड कनेक्टिंग प्लेट | यंग यू |
| 11 | ड्रैग चेन | कोडक्ट / डब्ल्यू = 200 मिमी, एच = 45 मिमी, आर 250 मिमी |
| 12 | रेड्यूसर कनेक्टिंग निकला हुआ किनारा | यंग यू |
| 13 | सर्वो मोटर | ①लिंकेज रोबोट बाहरी अक्ष |
| ②नॉन लिंकेज सर्वो मोटर | ||
| 14 | समायोजन बोल्ट | M15 ठीक पिच धागा |
| 15 | सीमा सेंसर | जापान ओमरॉन |

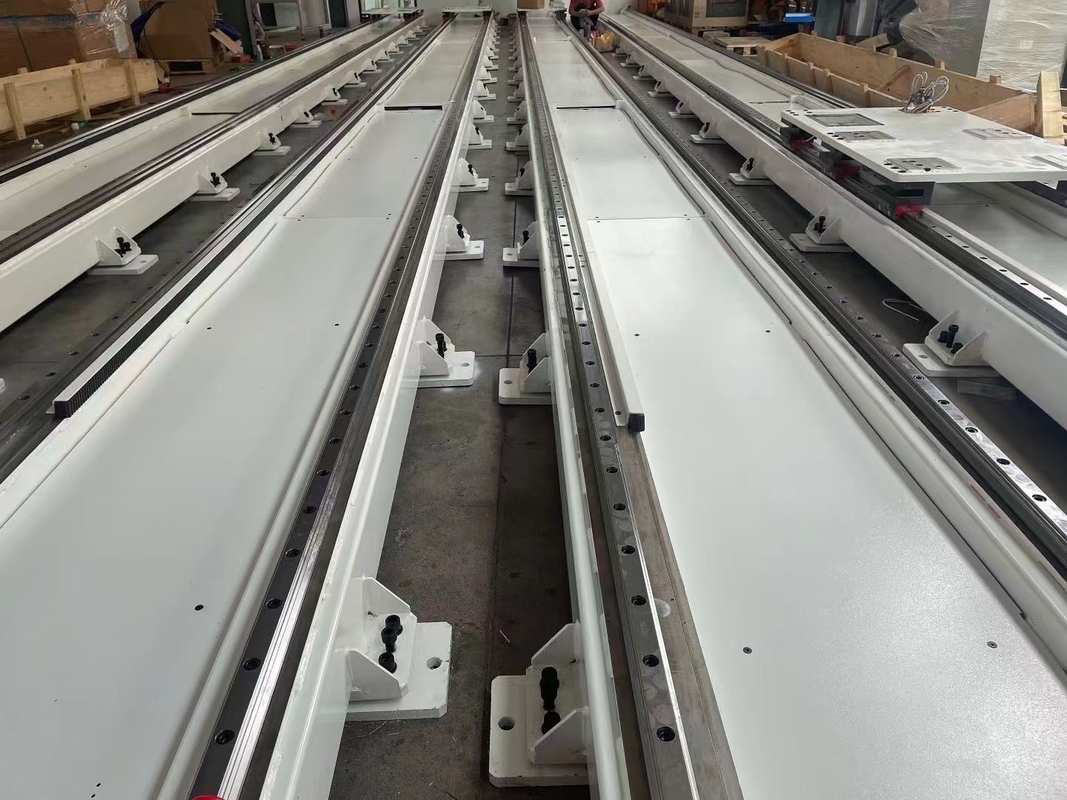

उत्पाद प्रतिपादन
मुख्य घटकों के ब्रांड, विनिर्देश और पैरामीटर
गाइड रेल कॉन्फ़िगरेशन सुझाव
पैकेजिंग और परिवहन
